ਨਿਰਧਾਰਨ
ਕੱਟਣ ਦੀ ਗਤੀ: 80 ਮੀਟਰ / ਮਿੰਟ
ਗਰਾਫਿਕ ਫਾਰਮੈਟ ਸਮਰਥਿਤ: ਡੀ ਡਬਲਿਊ ਜੀ, ਡੀਐਕਸਐਫ
ਐਪਲੀਕੇਸ਼ਨ: ਲੇਜ਼ਰ ਕੱਟਣਾ
ਹਾਲਤ: ਨਵੇਂ
ਮੋਟਾਈ ਕੱਟਣਾ: 0-25mm
ਸੀ ਐਨ ਸੀ ਜਾਂ ਨਹੀਂ: ਹਾਂ
ਕੂਲਿੰਗ ਮੋਡ: ਪਾਣੀ ਕੂਲਿੰਗ
ਕੰਟਰੋਲ ਸਾਫਟਵੇਅਰ: Cypcut
ਮੂਲ ਸਥਾਨ: ਚੀਨ ਅਨਹਈ (ਮੇਨਲੈਂਡ)
ਬ੍ਰਾਂਡ ਨਾਮ: ACCURL
ਸਰਟੀਫਿਕੇਸ਼ਨ: ਸੀ.ਈ., ਆਈ.ਓ.ਓ., ਐਸਜੀਐਸ

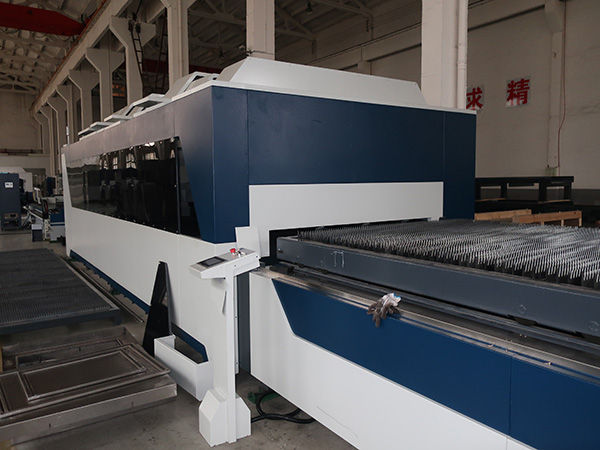

ਉਤਪਾਦ ਦਾ ਨਾਮ: ਫਾਈਬਰ ਲੇਜ਼ਰ ਟਿਊਬ ਅਤੇ ਪਲੇਟ ਕਟਰ
ਬਿਜਲੀ ਦੀ ਸਪਲਾਈ: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
ਕੱਟਣ ਦਾ ਆਕਾਰ: ਪਲੇਟ ਅਤੇ ਪਾਈਪ
ਵਰਕਿੰਗ ਏਰੀਆ: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
ਕਿਸਮ: ਫਾਈਬਰ ਲਾਜ਼ਰ ਕੱਟਣਾ
ਵੱਧੋ-ਵੱਧ ਸਥਿਤੀ ਦੀ ਸਥਿਤੀ: 80 ਮੀਟਰ / ਮਿੰਟ
ਟਿਊਬ ਕੱਟਣਾ ਵਿਆਸ: 30mm-220mm
ਟਿਊਬ ਕੱਟਣ ਦੀ ਲੰਬਾਈ: 6 ਮੀਟਰ ਤੋਂ ਘੱਟ
ਐਕਸ, ਵਾਈ ਧੁਨੀ ਸਥਿਤੀ accucy: 0.05mm
X, Y ਧੁਰਾ ਦੁਹਰਾਉਣਾ ਸ਼ੁੱਧਤਾ: 0.025mm
ਵਿਕਰੀ ਤੋਂ ਬਾਅਦ ਸੇਵਾ ਪ੍ਰਦਾਨ ਕੀਤੀ ਗਈ: ਵਿਦੇਸ਼ੀ ਸੇਵਾ ਮਸ਼ੀਨਾਂ ਲਈ ਉਪਲਬਧ ਇੰਜੀਨੀਅਰ
ਫਾਈਬਰ ਲੇਜ਼ਰ ਕੱਟਣ ਵਾਲੀ ਮਸ਼ੀਨ ਦੇ ਫਾਇਦੇ:
1. ਸ਼ਾਨਦਾਰ ਪਾਥ ਗੁਣਵੱਤਾ: ਛੋਟੇ ਲੇਜ਼ਰ ਡੱਟ ਅਤੇ ਉੱਚ ਕੰਮ ਦੀ ਕੁਸ਼ਲਤਾ, ਉੱਚ ਗੁਣਵੱਤਾ.
2. ਹਾਈ ਕੱਟਣ ਦੀ ਗਤੀ: ਕੱਟਣ ਦੀ ਗਤੀ 2-3 ਵਾਰ ਇੱਕੋ ਪਾਵਰ CO2 ਲੇਜ਼ਰ ਕੱਟਣ ਵਾਲੀ ਮਸ਼ੀਨ ਨਾਲੋਂ ਹੈ.
3. ਸਥਿਰ ਦੌੜ: ਚੋਟੀ ਦੇ ਸੰਸਾਰ ਆਯਾਤ ਫਾਈਬਰ ਲੇਜ਼ਰ, ਸਥਾਈ ਪ੍ਰਦਰਸ਼ਨ, ਮੁੱਖ ਭਾਗ ਨੂੰ ਅਪਣਾ ਕੇ 100,000 ਘੰਟੇ ਤੱਕ ਪਹੁੰਚ ਸਕਦੇ ਹਨ;
4. Photoelectric ਤਬਾਦਲੇ ਲਈ ਉੱਚ ਕੁਸ਼ਲਤਾ: CO2 ਲੇਜ਼ਰ ਕੱਟਣ ਵਾਲੀ ਮਸ਼ੀਨ ਦੇ ਨਾਲ ਤੁਲਨਾ ਕਰੋ, ਫਾਈਬਰ ਲੇਜ਼ਰ ਕਟਿੰਗ ਮਸ਼ੀਨ ਤਿੰਨ ਵਾਰ photoelectric ਪਰਿਵਰਤਨ ਕੁਸ਼ਲਤਾ ਹੈ.
5. ਘੱਟ ਲਾਗਤ: ਊਰਜਾ ਬਚਾਓ ਅਤੇ ਵਾਤਾਵਰਨ ਦੀ ਸੁਰੱਖਿਆ ਕਰੋ. Photoelectric ਪਰਿਵਰਤਨ ਦੀ ਦਰ 25-30% ਤੱਕ ਹੈ ਘੱਟ ਬਿਜਲੀ ਪਾਵਰ ਖਪਤ, ਇਹ ਸਿਰਫ 20% - 30% ਰਵਾਇਤੀ CO2 ਲੇਜ਼ਰ ਕੱਟਣ ਵਾਲੀ ਮਸ਼ੀਨ ਹੈ
6. ਘੱਟ ਸੰਭਾਲ: ਫਾਈਬਰ ਲਾਈਨ ਟ੍ਰਾਂਸਮੇਸ਼ਨ, ਲੈਂਜ਼ ਨੂੰ ਦਰਸਾਉਣ ਦੀ ਜ਼ਰੂਰਤ ਨਹੀਂ, ਸੰਭਾਲ ਦੀ ਲਾਗਤ ਨੂੰ ਬਚਾਉਂਦੀ ਹੈ;
7 ਆਸਾਨ ਓਪਰੇਸ਼ਨ: ਫਾਈਬਰ ਲਾਈਨ ਪ੍ਰਸਾਰਣ, ਆਪਟੀਕਲ ਮਾਰਗ ਦੀ ਕੋਈ ਵਿਵਸਥਾ ਨਹੀਂ.
ਤਕਨੀਕੀ ਪੈਰਾਮੀਟਰ
ਕਾਰਜਕਾਰੀ ਖੇਤਰ (ਐਮ ਐਮ) | 3000x1500 / 4000x2000 / 6000x2000 | ||
ਮੈਕਸ ਪਾੱਪ ਵਿਆਸ | 200mm (600mm ਦੁਆਰਾ ਤਬਦੀਲ ਕੀਤਾ ਜਾ ਸਕਦਾ ਹੈ) | ||
ਪਾਈਪ ਦੀ ਲੰਬਾਈ | 6 ਮਿਲੀਮੀਟਰ | ||
Z ਧੁਰੀ ਸਟ੍ਰੋਕ | 120 ਮਿਮੀ | ||
ਵੱਧੋ-ਵੱਧ ਸਥਿਤੀ ਦੀ ਸਥਿਤੀ | 60 ਮੀਟਰ / ਮਿੰਟ | ||
X, Y ਧੁਰਾ ਸਥਿਤੀ ਸ਼ੁੱਧਤਾ | 0.05 ਮਿਮੀ | ||
X, Y ਦੁਹਰਾਉਣ ਦੀ ਸ਼ੁੱਧਤਾ | 0.025 ਮਿਮੀ | ||
ਲੇਜ਼ਰ ਸਰੋਤ | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
ਕਾਰਬਨ ਸਟੀਲ | ≤10mm | ||
ਸਟੇਨਲੇਸ ਸਟੀਲ | ≤ 4mm | ||
ਅਲਮੀਨੀਅਮ | ≤ 4mm |
ਸਟੈਂਡਰਡ ਕੌਂਫਿਗਰੇਸ਼ਨ
ਫਾਈਬਰ ਪਾਵਰ ਸਪਲਾਈ | ਰੇਕੇਸ / ਆਈਪੀਜੀ | ||
ਫਾਈਬਰ ਕੱਟਣ ਵਾਲਾ ਸਿਰ | ਰੇਤੋੋਲ | ||
ਮਸ਼ੀਨ ਬਾਡੀ | TAYOR | ||
ਕਰਾਸ ਬੀਮ | TAYOR | ||
ਵਰਕਿੰਗ ਟੇਬਲ | TAYOR | ||
ਗੀਅਰ ਬਾਕਸ | ਸਿਖਰ | ||
ਐਕਸ, Y ਰੈਕ ਅਤੇ ਪੀਨ | ਸਵੀਡਨ ਲਿੰਡਨ | ||
ਬਾਲ ਪੇਂਟ | ਤਾਈਵਾਨ ਹਾਈਵਿਇਨ | ||
ਰੇਲ | ਤਾਈਵਾਨ ਹਾਈਵਿਇਨ | ||
ਹਵਾਦਾਰ ਪ੍ਰਣਾਲੀ | ਜਪਾਨ ਐਸਐਮਸੀ | ||
ਕੂਲਿੰਗ ਸਿਸਟਮ | ਟੇਓਰ | ||
ਬਿਜਲੀ ਦੇ ਹਿੱਸੇ | ਸ਼ਨਿਡਰ | ||
ਕੰਟਰੋਲ ਸਿਸਟਮ | ਸਾਈਪ ਕੁਟ | ||
AC servo ਮੋਟਰ ਅਤੇ ਡਰਾਈਵਰ | ਯਾਸਕਵਾ | ||
CAD / CAM ਸਾਫਟਵੇਅਰ | ਸਮਾਰਟ Nest ਪੇਸ਼ੇਵਰ |
ਪੈਰਾਮੀਟਰ ਕੱਟਣਾ(ਮਾਮਲੇ ਵਿੱਚ 700W ਲੇਜ਼ਰ ਪਾਵਰ)
ਲੇਜ਼ਰ ਪਾਵਰ (ਡਬਲਯੂ) | ਮੈਟੀਰੀਅਲ | ਮੋਟਾਈ (ਮਿਲੀਮੀਟਰ) | ਸਪੀਡ (ਮੀਟਰ / ਮਿੰਟ) | ਗੈਸ ਕੱਟਣਾ |
700W | ਸਟੇਨਲੇਸ ਸਟੀਲ | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | ਕਾਰਬਨ ਸਟੀਲ | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
ਕੁੱਲ ਬਿਜਲੀ ਲਾਗਤ
ਇਕਾਈ | ਪਾਵਰ (kw) | ਕੁੱਲ ਪਾਵਰ (kw / h) | ਕੁੱਲ ਲਾਗਤ (usd / h) |
ਲੇਜ਼ਰ | 2.9 | ≦ 20.9 | USD2.0 (ਕੁੱਲ ਲੋਡ ਦੇ 60% ਦੇ ਖਾਤੇ) |
ਮਸ਼ੀਨ | 9.5 | ||
ਚਿਲਰ | 4.5 | ||
ਏਅਰ ਕੰਪਰੈਸਰ | 4 |
ਗੈਸ ਦੀ ਕੀਮਤ
ਗੈਸ ਦੀ ਕਿਸਮ | ਕੀਮਤ (ਡਾਲਰ / ਸਿਲੰਡਰ) | ਸਮਰੱਥਾ (ਮਿਨ / ਸਿਲੰਡਰ) | ਲਾਗਤ (USD / H) | ਟਿੱਪਣੀ |
O2 | 2.5 | 60 | 2.5 | 1 ਮਿਲੀਅਨ ਕਾਰਬਨ ਸਟੀਲ |
N2 | 4.2 | 15 | 16.5 | 1 ਮਿਲੀਅਨ ਕਾਰਬਨ ਸਟੀਲ |
ਤਰਲ N2 | 55 | 120 | 4.5 | 1mm ਸਟੀਲ |
ਏਅਰ | 1.1 (ਹਵਾਈ ਕੰਪੈਸਰ) | 2mm ਕਾਰਬਨ ਸਟੀਲ ਤੋਂ ਘੱਟ, ਗੁਣਵੱਤਾ ਕੱਟਣ ਨਾਲ |
ਇੰਸਟਾਲੇਸ਼ਨ ਸ਼ਰਤਾਂ
ਵਿਕਰੇਤਾ ਕਰਮਚਾਰੀ ਹੇਠ ਲਿਖੇ ਅਨੁਸਾਰ ਸਥਾਪਨਾ ਦੀ ਨਿਗਰਾਨੀ ਕਰਨਗੇ:
1) ਸਥਾਪਨਾ ਅਤੇ ਅਸੈਂਬਲੀ
2) ਮਸ਼ੀਨ ਦੀ ਸਥਿਤੀ ਅਤੇ ਕੰਮ ਸਾਰਣੀ
3) ਸੇਵਾ ਐਂਟਰੀ ਪੁਆਇੰਟ ਤੋਂ ਕੇਬਲਾਂ ਅਤੇ ਹੋਜ਼ਾਂ ਨੂੰ ਚਲਾਉਣਾ
4) ਮਸ਼ੀਨ ਤੇ ਬਿਜਲੀ ਦੀਆਂ ਤਾਰਾਂ ਅਤੇ ਗੈਸ ਹੌਜ਼ ਲਗਾਉਣਾ
ਸਿਖਲਾਈ ਦੇ ਨਿਯਮ
ਕਮਿਸ਼ਨਿੰਗ ਤੋਂ ਬਾਅਦ, ਵਿਕਰੇਤਾ ਤਕਨੀਸ਼ੀਅਨ ਸਿਖਲਾਈ ਸ਼ੁਰੂ ਕਰੇਗਾ
ਸਿਖਲਾਈ ਲਈ ਸੰਤੋਸ਼ਜਨਕ ਪੂਰਤੀ ਯਕੀਨੀ ਬਣਾਉਣ ਲਈ ਗਾਹਕ ਕਾਫ਼ੀ ਭੌਤਿਕ ਅਤੇ ਖਪਤ ਵਾਲੀਆਂ ਚੀਜ਼ਾਂ ਪ੍ਰਦਾਨ ਕਰੇਗਾ.
ਸਿਖਲਾਈ ਵਿਚ ਹੇਠ ਲਿਖੀਆਂ ਚੀਜ਼ਾਂ ਸ਼ਾਮਲ ਹੋਣਗੀਆਂ:
1) ਮਸ਼ੀਨ ਦਾ ਸੰਖੇਪ ਵੇਰਵਾ
2) ਕੰਟਰੋਲ ਫੀਚਰ ਅਤੇ ਓਪਰੇਸ਼ਨ
3) ਮਸ਼ੀਨੀ ਦੇਖਭਾਲ ਅਤੇ ਵਿਵਸਥਾ
4) ਮਸ਼ੀਨ ਦੀ ਨਿਗਰਾਨੀ ਕੀਤੀ ਜਾਂਦੀ ਹੈ
ਮਸ਼ੀਨ ਆਪਰੇਟਰ ਦੀ ਸਿਖਲਾਈ ਦੀ ਸਥਾਪਨਾ ਅਤੇ ਕਮਿਸ਼ਨਿੰਗ ਦੇ ਨਾਲ ਮਿਲਦੀ ਹੈ, ਇਸਲਈ ਕਰਮਚਾਰੀ ਹਰ ਸਮੇਂ ਉਪਲਬਧ ਹੋਣੇ ਚਾਹੀਦੇ ਹਨ.
